實佳電子NFC天線五項產品簡述

一、NFC天線產品定義

NFC天線，是近距離無線通信（NFC）技術的核心硬件組件之一，技術基于法拉第電磁感應定律和安培定律，是工作頻率在13.56MHz，通過磁場耦合實現能量傳輸與數據通信的載體。NFC天線，也是一個具有電子元器件屬性的LC振蕩電路。NFC天線閉合線圈在13.56MHZ交變電場下形成一定磁通量變化的磁場。以電磁感應基礎呈現近距離通信RF射頻環境。NFC天線由具有L、C、R、F、Q特性的閉合線圈與抗干擾、模擬鐵芯的磁性材料組成。

二、NFC天線工作原理

1、NFC天線支持（讀卡模擬）讀卡、（卡模擬）卡標簽、點對點三種工作模式；

2、NFC天線技術基于法拉第電磁感應定律和安培定律，融合NFC射頻模塊，閉合線圈在13.56MHZ交變電場下形成一定磁通量變化的磁場。電磁場形成獨立回路的電磁感應技術是后續能量傳輸與數據通信的核心基礎；當初級線圈接近次級線圈，磁力線穿透兩個模塊對象的NFC天線，呈現變壓器互感模式的電磁耦合技術（緊耦合），能量高效傳遞，但距離受限；通過調制匹配電路（阻容串并電路）引發電磁共振回路的電磁諧振技術（松耦合），提升感應耦合距離。

三、NFC天線產品參數

1、NFC天線由閉合線圈與磁性材料組成；

2、直流狀態下的基礎參數指標：線圈電感L、線圈電容C、線圈電阻R、振蕩頻率F、品質因子Q等；

3、交流狀態下的工作環境模擬參數指標：線圈感抗X_L、線圈容抗X_C、線圈阻抗Z、振蕩頻率F、品質因子Q等；

4、關聯NFC模塊或植入終端設備的RF參數指標：耦合諧振距離、功率場強、磁力線耦合均勻度（5/9平面標準）、波形、負載調制、靈敏度等。

四、NFC天線工藝形態

1、FCCL覆銅板材料+柔性線路板制造工藝；

2、FR4覆銅板材料+剛性線路板制造工藝；

3、金屬材料+LDS鐳雕工藝；

4、漆包線材料+繞制點膠工藝；

5、銅/鋁金屬材料+蝕刻搭橋工藝；

6、銅漿/銀漿材料+印刷搭建工藝；

7、電纜線材料+開線結構貼合工藝等。

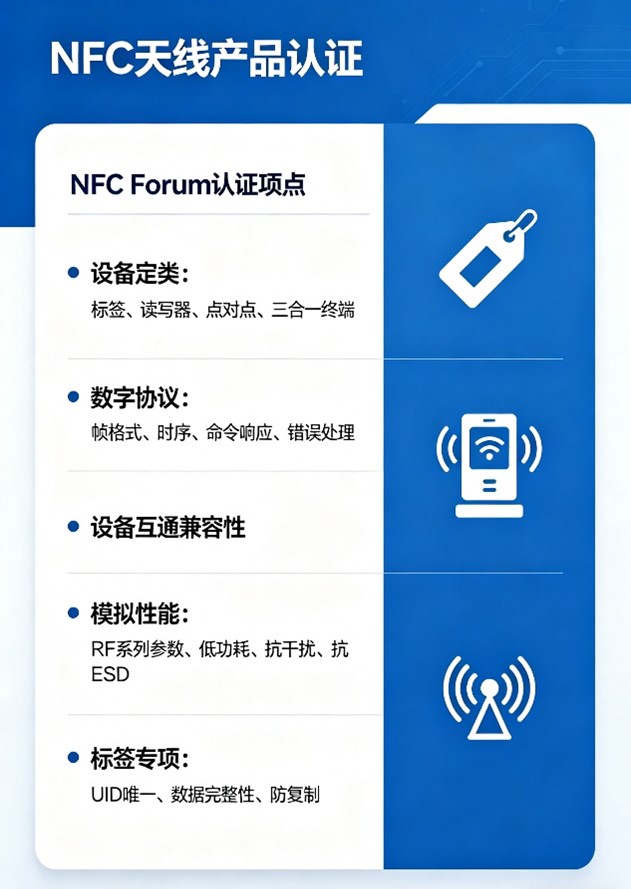

五、NFC天線產品認證

1、NFC Forum認證項點：設備定類（標簽、讀寫器、點對點、三合一終端等），數字協議（幀格式、時序、命令響應、錯誤處理等），設備互通兼容性，模擬性能（RF系列參數、低功耗、抗干擾、抗ESD），標簽專項（UID唯一、數據完整性、防復制）;

2、華為NFC標準認證：基礎必過：NFC Forum 認證（Type 對應標簽/模塊）；國內合規：SRRC（必做）、CCC（視產品而定）華為生態準入：HarmonyOS Connect「碰一碰」認證；支付場景追加：EMVCo / 銀聯 Pay / 國密相關。具體參考《華為 NFC 認證最簡測試清單及不合格整改點》。
