一、產品簡介說明
轉移效應NFC天線，是NFC（近場通信）射頻前端電路中的創新型核心組件之一，屬于NFC-PCD（讀卡器模式）、NFC-PICC（卡模式）、NFC-P2P（點對點模式）三種可選模式下的近距離通信射頻模塊。該天線工作頻率為13.56MHz，基于法拉第電磁感應定律和安培定律，通過磁場耦合實現能量傳輸與數據通信。
“轉移效應”是本產品的核心技術特色，指天線系統通過特定的電磁耦合結構與磁路設計，將NFC天線產生的交變磁通能量進行空間上的“轉移”與“重定向”——即在天線主線圈之外，通過耦合轉移線圈或輔助耦合結構，將主線圈的磁場能量轉移至設備表面更有利的輻射位置，從而繞過設備內部的金屬障礙物（電池、主板、金屬中框等），在受限空間內實現NFC信號的穩定發射與接收。
二、產品技術圖示

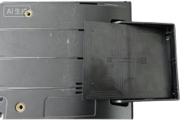

模塊與NFC天線的實際連接方式圖 NFC天線植入平板電腦終端的局部剖析圖
三、產品功能特性
組成1：NFC天線基礎功能
﹡13.56MHz頻段的磁場耦合能量傳輸
﹡符合ISO/IEC 14443A/B、ISO/IEC15693、Felica標準協議
﹡支持NFC-PCD、NFC-PICC、NFC-P2P三種工作模式
組成2：轉移效應天線產品特性
﹡空間障礙規避：通過磁通轉移技術，將天線有效輻射面從受限區域“轉移”至設備表面開放區域，有效規避電池、主板、金屬中框等部件的屏蔽影響
﹡渦流損耗抑制：轉移耦合結構配合鐵氧體屏蔽層，將原本會在金屬部件上產生的反向渦流能量引導至低損路徑，降低渦流對天線Q值和通信距離的劣化
﹡布局靈活性：主線圈與轉移線圈可分離布置，主線圈位置不受NFC感應區域限制，為終端內部結構設計提供更大自由度
﹡等效輻射面積擴展：通過轉移線圈的合理布局，天線的等效輻射面積可大于主線圈物理面積，提升磁場覆蓋范圍
﹡抗金屬性能增強：鐵氧體層配合轉移結構，在金屬環境下仍能保持穩定的通信距離（抗金屬衰減≤15%）
組成3：轉移效應天線材料工藝特性
﹡FPCB柔性基材（聚酰亞胺PI），總厚度可控制在0.3mm（含鐵氧體層）
﹡壓延銅箔1OZ，低表面粗糙度，高頻損耗小
﹡燒結鐵氧體磁片（Mn-Zn，μ'=150），厚度0.1mm，布置于主線圈與金屬部件之間及轉移線圈與金屬部件之間
﹡3M背膠，剝離強度≥1.0kgf/inch
﹡線圈表面覆有絕緣保護層（PI覆蓋膜）
四、產品技術支撐
1、材料技術支撐
（金屬材料+絕緣材料）技術支撐的電子元器件LCR屬性的一致性
2、工藝技術支撐
制造工藝技術支撐的裸天線L、C、R、Q、F屬性的一致性
3、射頻匹配技術支撐
阻容匹配電路技術支撐NFC射頻RF性能調制最佳
4、結構設計技術支撐
空間與位置結構設計技術支撐NFC最穩定、可靠的RF射頻性能
5、環境適配技術支撐
抗金屬、抗溫度、抗潮濕環境適配技術支撐NFC抗干擾、耐溫、降損耗特性
五、品控保障方案
1、來料檢測檢驗
NFC天線連接線、漆包線、電纜線、天線基板性能測評記錄表
《NFC天線連接線、漆包線、電纜線、天線基板性能測評報告》
2、過程檢測檢驗
《NFC天線半成品性能測評報告》
NFC天線半成品性能測評記錄表
3、成品檢測檢驗
NFC天線全成品性能測評記錄表
《NFC天線全成品性能測評報告》
六、典型應用場景
1、全面屏智能手機：電池與金屬中框緊鄰NFC芯片區域，主線圈無法直接布置于設備表面，需通過轉移線圈將NFC信號“轉移”至后蓋或邊框位置輻射
2、金屬外殼便攜式設備：金屬外殼對NFC天線產生屏蔽和渦流損耗，通過轉移效應將有效輻射面轉移至金屬開窗區域或非金屬區域
3、智能手表/手環等穿戴設備：內部空間極度受限，主線圈無法布置于表殼表面，需通過轉移結構將NFC輻射面延伸至表盤或表帶區域
4、AR/VR頭戴設備：金屬框架與緊湊內部結構限制天線布局，轉移效應提供靈活的輻射面布置方案
5、工業手持終端及PDA：設備內部集成多種功能模塊（掃碼、指紋、電池等），NFC天線需“繞過”這些模塊實現有效通信
6、擴展模塊配件（Add-on Module） ：當擴展模塊（如電池背夾、保護殼）遮擋設備內置NFC天線時，通過轉移線圈將信號“轉移”至模塊表面
七、產品配套資源
《轉移NFC天線項目技術可行性分析報告》
《轉移NFC天線射頻調制報告》
《轉移NFC天線產品性能測試報告》
《轉移NFC天線產品規格書》
《NFC天線產品射頻認證標準》
《NFC天線連接組裝注意事項》
八、產品服務支持
應用場景策劃：基于客戶需求與產品特性，提供可行性分析與方案建議
解決方案提供：結合實際使用環境，進行理論評估與方案設計
人員支持：研發團隊與FAE工程師提供全程技術支持
產品支持：支持成熟方案替換、定制化開發、射頻性能優化
報告文件支持：提供現場環境分析、改善建議、解決方案等報告
九、擴展參考文檔
《NFC讀卡模塊產品規格書》；
《NFC技術應用認證標準規范》；
《終端設備物聯網NFC產品設計策劃》
十、產品演示圖
