一、產品簡介說明
超微型NFC充電天線，是NFC-WLC規范下的近距離無線充電射頻模塊的核心組件之一，技術基于法拉第電磁感應定律和安培定律，是工作頻率在13.56MHz，通過磁場耦合實現無線能量傳輸與數據通信的載體。
“超微型”是本產品的核心特色——利用13.56MHz高頻段工作特性，天線尺寸相較于傳統Qi標準無線充電天線（工作頻率110kHz～205kHz）可減小非常多。在智能戒指等超小型可穿戴設備中，超微型NFC充電天線尺寸可做到4mm。這一特性使得超微型NFC充電天線成為智能戒指、智能手環、智能眼鏡、無線耳機等內部空間極度受限設備的理想無線供電解決方案。
二、產品技術圖示
模塊與NFC天線的實際連接方式圖 NFC天線植入的電動牙刷局部剖析圖
三、產品功能特性
組成1：NFC天線基礎功能
﹡13.56MHz頻段的磁場耦合能量傳輸
﹡符合NFC Forum WLC（Wireless Charging）規范
﹡符合ISO/IEC 14443A/B、ISO/IEC15693標準協議
﹡支持NFC- WLC發射端工作模式
組成2：超微型充電天線
﹡超微型化設計：利用13.56MHz高頻特性，天線尺寸較傳統Qi方案減小
﹡無線充電功能：支持最大1.6W射頻發射功率，接收端充電功率可高
﹡低溫充電：優化線圈設計降低溫升，典型溫升高
﹡柔性可彎曲：FPCB基材可彎曲貼合不同弧面結構
﹡通信與充電一體化：單個天線同時管理無線充電與NFC數據通信
組成3：超微型充電天線材料工藝特性
﹡FPCB柔性基材，厚度低至0.3mm
﹡銅箔線路（1 OZ銅厚），低損耗、高導電性
﹡鐵氧體屏蔽層（厚度0.1mm，磁導率150）
﹡3M背膠（3M 467MP），便于快速貼裝
四、產品技術支撐
1、材料技術支撐
（金屬材料+絕緣材料）技術支撐的電子元器件LCR屬性的一致性
2、工藝技術支撐
制造工藝技術支撐的裸天線L、C、R、Q、F屬性的一致性
3、射頻匹配技術支撐
阻容匹配電路技術支撐NFC射頻RF性能調制最佳
4、結構設計技術支撐
空間與位置結構設計技術支撐NFC最穩定、可靠的RF射頻性能
5、環境適配技術支撐
抗金屬、抗溫度、抗潮濕環境適配技術支撐NFC抗干擾、耐溫、降損耗特性
五、品控保障方案
1、來料檢測檢驗
NFC天線連接線、漆包線、電纜線、天線基板性能測評記錄表
《NFC天線連接線、漆包線、電纜線、天線基板性能測評報告》
2、過程檢測檢驗
《NFC天線半成品性能測評報告》
NFC天線半成品性能測評記錄表
3、成品檢測檢驗
NFC天線全成品性能測評記錄表
《NFC天線全成品性能測評報告》
六、典型應用場景
1、智能穿戴設備：智能戒指、智能手環、智能手表、智能眼鏡等小尺寸可穿戴設備
2、音頻設備：TWS藍牙耳機及充電倉、助聽器等
3、醫療健康設備：健康貼、醫療輔助器、血糖監測貼片等
4、IoT微型終端：智能卡片、智能筆、健身追蹤器等
5、NFC無線充電底座/發射端：為上述超小型設備提供無線充電的配套充電底座
七、產品配套資源
《超微型NFC充電天線項目技術可行性分析報告》
《超微型NFC充電天線射頻調諧與匹配報告》
《超微型NFC充電天線產品性能測試報告》
《超微型NFC充電天線產品規格書》
《NFC天線產品射頻認證標準》
《NFC天線連接組裝注意事項》
八、產品服務支持
應用場景策劃：基于客戶需求與產品特性，提供可行性分析與方案建議
解決方案提供：結合實際使用環境，進行理論評估與方案設計
人員支持：研發團隊與FAE工程師提供全程技術支持
產品支持：支持成熟方案替換、定制化開發、射頻性能優化
報告文件支持：提供現場環境分析、改善建議、解決方案等報告
九、擴展參考文檔
《NFC讀卡模塊產品規格書》
《NFC技術應用認證標準規范》
《終端設備物聯網NFC產品設計策劃》

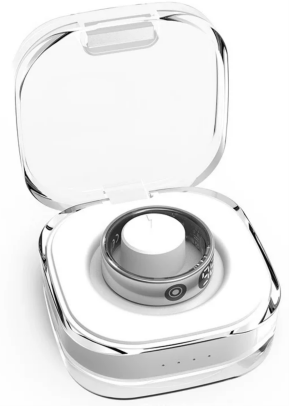

十、產品演示圖
