一、產品簡介說明
本NFC天線產品定位屬于數據交互級應用，以數據通信的穩定性與可靠性為核心設計目標，專門服務于非接觸式身份識別、電子支付、門禁認證、標簽讀寫等數據交換場景。適用于消費電子、智能家居、門禁安防、物流管理等對通信質量要求較高的場景。
二、產品技術圖示

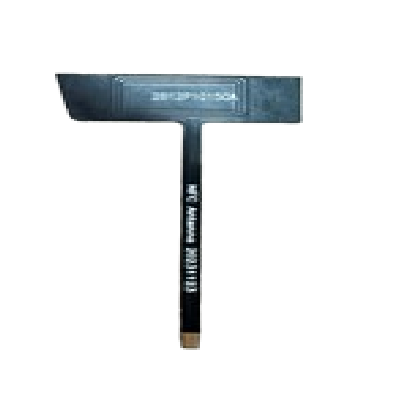

數據交互NFC天線
三、產品功能特性
組成1：NFC天線基礎功能
﹡13.56MHz頻段的磁場耦合能量傳輸
﹡符合ISO/IEC 14443A/B、ISO/IEC 15693、Felica標準協議
﹡支持NFC-PCD（讀卡器模式）、NFC-PICC（卡模式）、NFC-P2P（點對點模式）三種工作模式
組成2：NFC天線產品特性
﹡一體化EMC濾波設計：內部集成EMC低通濾波網絡，有效抑制13.56MHz的高次諧波輻射，降低EMI風險
﹡鐵氧體屏蔽層：內置鐵氧體磁通導向層，有效隔離電池、金屬外殼等對天線性能的干擾
﹡高Q值設計：品質因子Q值優化設計，兼顧通信帶寬與抗干擾能力
組成3：NFC天線材料工藝特性
﹡FPCB柔性基材，厚度0.2mm，可彎曲貼合于異形結構表面
﹡銅箔線路1/2 OZ銅厚，低損耗、高導電性
﹡鐵氧體屏蔽層（磁導率110），厚度0.1mm，有效匯聚磁通量、降低渦流損耗
﹡背膠（3M 467MP），便于快速貼裝
四、產品技術支撐
1、材料技術支撐
（金屬材料+絕緣材料）技術支撐的電子元器件LCR屬性的一致性
2、工藝技術支撐
制造工藝技術支撐的裸天線L、C、R、Q、F屬性的一致性
3、射頻匹配技術支撐
阻容匹配電路技術支撐NFC射頻RF性能調制最佳
4、結構設計技術支撐
空間與位置結構設計技術支撐NFC最穩定、可靠的RF射頻性能
5、環境適配技術支撐
抗金屬、抗溫度、抗潮濕環境適配技術支撐NFC抗干擾、耐溫、降損耗特性
五、品控保障方案
1、來料檢測檢驗
NFC天線連接線、漆包線、電纜線、天線基板性能測評記錄表
《NFC天線連接線、漆包線、電纜線、天線基板性能測評報告》
2、過程檢測檢驗
《NFC天線半成品性能測評報告》
NFC天線半成品性能測評記錄表
3、成品檢測檢驗
NFC天線全成品性能測評記錄表
《NFC天線全成品性能測評報告》
六、典型應用場景
1、消費電子領域：智能手機、平板電腦、智能手表、TWS 耳機
2、物聯網與智能家居：智能門鎖、智能家居控制面板、電子標簽、家電交互
3、商業與零售領域：POS 機、會員卡讀卡器、考勤機、電子價簽
4、物流與倉儲領域：物流追蹤標簽、倉儲管理手持終端、包裹分揀識別
5、門禁安防領域：門禁讀卡器、訪客管理終端、閘機通道控制
6、教育領域：校園一卡通終端、學生卡讀寫設備
七、產品配套資源
《數據交互 NFC天線項目技術可行性分析報告》
《NFC天線射頻調制報告》
《數據交互 NFC天線產品性能測試報告》
《數據交互 NFC天線產品規格書》
《NFC天線產品射頻認證標準》
《NFC天線連接組裝注意事項》
八、產品服務支持
應用場景策劃：基于客戶需求與產品特性，提供可行性分析與方案建議
解決方案提供：結合實際使用環境，進行理論評估與方案設計
人員支持：研發團隊與FAE工程師提供全程技術支持
產品支持：支持成熟方案替換、定制化開發、射頻性能優化
報告文件支持：提供現場環境分析、改善建議、解決方案等報告
九、擴展參考文檔
《NFC讀卡模塊產品規格書》；
《NFC技術應用認證標準規范》；
《終端設備物聯網NFC產品設計策劃》
