一、產品簡介
SGTP03Q采用復旦微FM11NT 022芯片，是一款符合ISO 14443-A 協議和 NFC Forum Type 2 Tag 標準的NFC標簽模塊。FM11NT 022是復旦微電子推出的一款非接觸式射頻卡芯片，廣泛應用于物聯網、智能電表和高可靠工業控制等領域，具有一定安全等級和數據存儲功能。

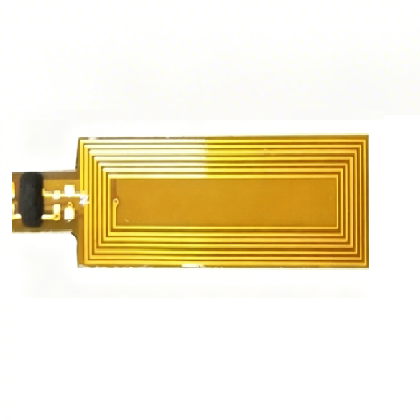

二、產品照片

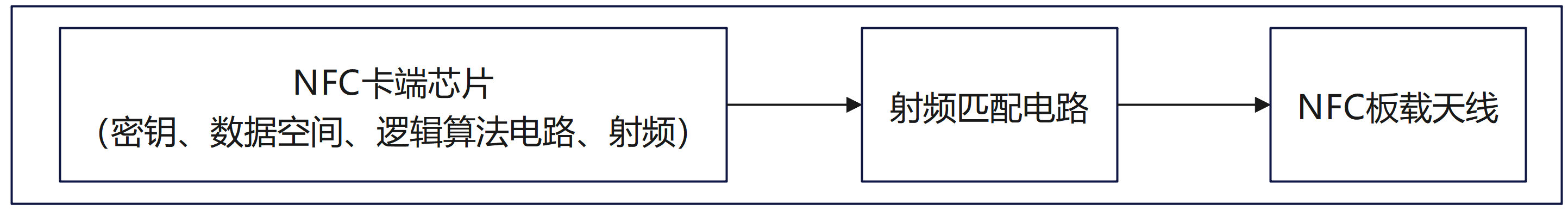

三、硬件邏輯架構圖
四、核心功能
? 非接觸式數據交互：通過射頻場進行無線能量耦合與數據通信。
? 密碼保護與訪問控制：支持可選擇使能的密碼保護存儲區功能，密碼嘗試最大次數可配置，防止暴力破解
? 多扇區獨立管控：多個獨立扇區，可設置獨立的密碼權限
? 選擇性數據鎖存：對特定數據塊進行鎖定操作，一旦鎖定，數據將永久只讀或禁止改寫
? 防沖突機制：支持兩重防沖突，可同時處理多張標簽
五、典型應用
產品身份鑒別、戶外電子海報、電子貨架標簽、藍牙/WiFi配對、電子名片、智能包裝、耗材防偽、品牌保護、智能家居、智能儀表、工業物聯網節點
六、終端植入
凈水器濾芯、空氣濾芯、墨盒、電子煙彈、電動牙刷頭、試劑瓶底、瓶蓋、皮具、奢侈品箱包、胸卡等終端；
七、配套資源
? 《NFC標簽模塊產品規格書》
? 《芯片datasheet》
? 《外形結構圖紙》
八、運行平臺
NDEF：Android、IOS
九、服務與支持
? 應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；
? 解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；
? 人員支持：研發團隊與FAE工程師提供支持；
? 產品支持：成熟方案替換、方案研發定制、射頻高效設計；
? 報告文件支持：現場環境分析報告、改善報告、解決方案報告等；
十、擴展參考
? 《項目可行性評估報告》
? 《模塊應用設計評審報告》
? 《產品設計失效DFIMA報告》
? 《NFC射頻調測報告》
? 《方案策劃建議報告》
一、協議支持
ISO 14443-A 協議、NFC Forum Type 2 Tag 標準。
二、工作頻率：13.56MHz
三、通信接口：非接觸式NFC
四、電氣特性：
? 最小激活場強：1.5 A/m
? 最大耐受場強：7.5 A/m
? 存儲：EEPROM 總 256 B（64 頁×4 B）
· 用戶 NDEF：144 B（36 頁×4 B）
· CC 區 OTP + 抗撕裂
五、射頻性能：
? 通信速率：106 Kbit/s
? 工作頻率：13.56MHz±7kHz
? 讀卡距離：0-10cm（取決于客戶天線設計及卡片）
? 天線方式：PCB銅線
? 諧振頻率：13.56MHz±0.2MHz
? 品質因子：30
六、工作環境參數
? 工作溫度：-40℃ ～ +85℃
? 存儲溫度：-40℃ ～ +85℃
? 工作濕度：5%～95% RH（無凝露）
七、物理規格
? 尺寸：30*12*1.5mm
? 安裝：背膠粘貼
? 材質：PET基材
八、可靠性
? 讀寫壽命：≥200000 次重復擦寫
? 數據保存年限：斷電存儲≥50 年
? 耐彎折性（卡片標簽）：≥500次彎折
? 耐化學性：酒精擦拭（≥10次）
? 濕熱測試：80°C/85% RH， 168小時
? 高低溫循環：-25°C至+80°C， 500次循環，溫變速率5-15°C/分鐘，高低溫駐留時間各30分鐘。
? ESD 防護：接觸±6kV，空氣±8kV
?EMC：滿足消費級 EMC 標準
? 振動、沖擊：IEC 60068 / GB/T 2423
? 壽命：≥ 3年
九、行業認證
RoHS
一、協議支持
ISO 14443-A 協議、NFC Forum Type 2 Tag 標準。
二、工作頻率：13.56MHz
三、通信接口：非接觸式NFC
四、電氣特性：
? 最小激活場強：1.5 A/m
? 最大耐受場強：7.5 A/m
? 存儲：EEPROM 總 256 B（64 頁×4 B）
· 用戶 NDEF：144 B（36 頁×4 B）
· CC 區 OTP + 抗撕裂
五、射頻性能：
? 通信速率：106 Kbit/s
? 工作頻率：13.56MHz±7kHz
? 讀卡距離：0-10cm（取決于客戶天線設計及卡片）
? 天線方式：PCB銅線
? 諧振頻率：13.56MHz±0.2MHz
? 品質因子：30
六、工作環境參數
? 工作溫度：-40℃ ～ +85℃
? 存儲溫度：-40℃ ～ +85℃
? 工作濕度：5%～95% RH（無凝露）
七、物理規格
? 尺寸：30*12*1.5mm
? 安裝：背膠粘貼
? 材質：PET基材
八、可靠性
? 讀寫壽命：≥200000 次重復擦寫
? 數據保存年限：斷電存儲≥50 年
? 耐彎折性（卡片標簽）：≥500次彎折
? 耐化學性：酒精擦拭（≥10次）
? 濕熱測試：80°C/85% RH， 168小時
? 高低溫循環：-25°C至+80°C， 500次循環，溫變速率5-15°C/分鐘，高低溫駐留時間各30分鐘。
? ESD 防護：接觸±6kV，空氣±8kV
?EMC：滿足消費級 EMC 標準
? 振動、沖擊：IEC 60068 / GB/T 2423
? 壽命：≥ 3年
九、行業認證
RoHS
